A estrutura e aplicação da Câmara de Vapor
Ligação por difusão de malha de cobre e microestrutura composta
Diferente do tubo de calor, o produto da placa de temperatura uniforme é primeiro aspirado e, em seguida, injetado com água pura para preencher todas as microestruturas. O meio de enchimento não usa metanol, álcool, acetona, etc., mas usa água pura desgaseificada, não haverá problemas de proteção ambiental e a eficiência e durabilidade da placa de temperatura uniforme podem ser melhoradas. Existem dois tipos principais de microestruturas na placa de temperatura uniforme: sinterização de pó e malha de cobre multicamadas, ambas com o mesmo efeito. No entanto, a qualidade do pó e a qualidade de sinterização da microestrutura do pó sinterizado não são fáceis de controlar, e a microestrutura da malha de cobre multicamadas é aplicada com folhas de cobre de ligação por difusão e malhas de cobre na placa de temperatura uniforme, e sua consistência de tamanho de poro e controlabilidade são melhores do que a sinterização de pó. A microestrutura e a qualidade são relativamente estáveis. A maior consistência pode fazer com que o líquido flua mais suavemente, o que pode reduzir bastante a espessura da microestrutura e reduzir a espessura da placa de imersão. A indústria já possui chapa com espessura de 3,00mm e capacidade de transferência de calor de 150W. Usando placa de imersão microestruturada sinterizada de pó de cobre, porque a qualidade não é fácil de controlar, o módulo de dissipação de calor geral geralmente precisa ser complementado pelo design de tubos de calor.
A força de ligação da malha de cobre multicamadas ligada por difusão é a mesma do material de base. Por causa da alta vedação ao ar, nenhuma solda é necessária e não haverá bloqueio da microestrutura durante o processo de colagem. Melhor qualidade e maior durabilidade. Após a aplicação do método de colagem por difusão, se o orifício vazar, também pode ser reparado com trabalho pesado. Além de unir a malha de cobre multicamadas por difusão, o projeto hierárquico de unir a malha de cobre com uma abertura menor perto da fonte de calor também pode fazer a zona de evaporação reabastecer com água pura rapidamente e a circulação da placa de temperatura uniforme geral é mais suave. Pessoas mais avançadas fazem a modularização da microestrutura como um projeto regional, que pode ser aplicado ao projeto de dissipação de calor de múltiplas fontes de calor. Portanto, a placa de temperatura uniforme projetada com ligação por difusão e design hierárquico regionalizado aumenta muito o fluxo de calor por unidade de área e o efeito de transferência de calor é melhor do que a placa de temperatura uniforme de microestrutura sinterizada.

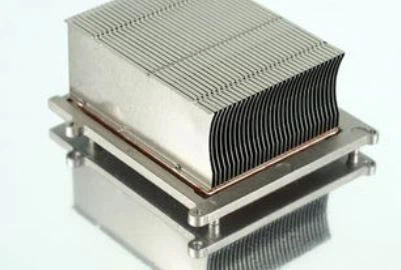

Aplicação de placa de temperatura uniforme no computador
Como a tecnologia do módulo de resfriamento de tubo de calor é relativamente madura e o custo é baixo, a competitividade de mercado atual da placa de equalização de temperatura ainda é inferior à do tubo de calor. No entanto, devido às características de rápida dissipação de calor da placa de temperatura uniforme, sua aplicação atual é voltada para o mercado onde o consumo de energia de produtos eletrônicos como CPU ou GPU está acima de 80W-100W. Portanto, a placa equalizadora de temperatura é principalmente um produto customizado, adequado para produtos eletrônicos que requerem um pequeno volume ou que precisam dissipar rapidamente alto calor. Atualmente, ele é usado principalmente em produtos como servidores e placas gráficas de última geração. No futuro, ele também pode ser usado em equipamentos de telecomunicações de ponta, iluminação LED de alto brilho de alta potência, etc. para dissipação de calor.
O futuro desenvolvimento da placa de temperatura uniforme
Atualmente, os principais métodos de fabricação da estrutura capilar de dissipação de calor bidimensional da placa de temperatura uniforme não são apenas sinterização, malha de cobre, mas também ranhuras e filmes finos de metal. Em termos de desenvolvimento tecnológico, como reduzir ainda mais a resistência térmica da placa de imersão e aumentar seu efeito de condução de calor para combinar com aletas mais leves como o alumínio sempre foi o objetivo do pessoal de R&& D. Aumentar o rendimento da produção e buscar uma redução no custo das soluções gerais de dissipação de calor são todas as direções do desenvolvimento da indústria' Em termos de aplicação do produto, a placa de imersão se expandiu de condução de calor unidimensional para bidimensional em comparação com o tubo de calor. No futuro, para resolver outras possíveis aplicações de dissipação de calor, a solução de placa de imersão está sendo desenvolvida uma após a outra. Praticamente falando, no estágio atual, como expandir o mercado de aplicação para os produtos que foram desenvolvidos é a tarefa mais urgente para toda a indústria de painéis de média temperatura atual.
Vamos' bater no quadro novamente para resumir o conceito e os cenários de aplicação do quadro de temperatura uniforme 3D:
A placa de temperatura uniforme é um tipo de tubo de calor plano, que pode rapidamente transferir e difundir o fluxo de calor acumulado na superfície da fonte de calor para a grande área da superfície de condensação, promovendo assim a dissipação de calor e reduzindo a densidade do fluxo de calor na superfície dos componentes.
A estrutura da placa de equalização de temperatura: uma cavidade plana completamente fechada é formada por uma placa de fundo, uma moldura e uma placa de cobertura. A parede interna da cavidade é equipada com uma estrutura de núcleo capilar para absorção de líquidos. A estrutura do núcleo capilar pode ser uma malha de arame metálico, uma micro ranhura e um arame de fibra. Também pode ser um núcleo sinterizado de pó metálico e várias combinações estruturais. Se necessário, a cavidade precisa ser equipada com uma estrutura de suporte para superar a deformação causada pela depressão e expansão do calor devido à pressão negativa do vácuo.
As vantagens da placa de equalização de temperatura: o tamanho pequeno pode tornar o controle do radiador tão fino quanto o baixo consumo de energia do nível básico; a condução de calor é rápida e é menos provável que cause acúmulo de calor. A forma não é limitada, pode ser quadrada, redonda, etc., adaptando-se a vários ambientes de dissipação de calor. Baixa temperatura inicial; transferência rápida de calor; boa uniformidade de temperatura; alta potência de saída; baixo custo de fabricação; longa vida útil; peso leve.
Aplicação de placas de temperatura uniforme no campo de informática: A maioria das placas de temperatura uniforme são produtos customizados, adequados para produtos eletrônicos que exigem pequeno volume ou que precisam dissipar rapidamente alto calor. Atualmente, ele é usado principalmente em servidores, tablets, placas gráficas de última geração e outros produtos. No futuro, ele também pode ser usado em equipamentos de telecomunicações de ponta, iluminação LED de alto brilho de alta potência, etc. para dissipação de calor.
