Soluções térmicas RTX 3090

Desde a sua criação, as placas gráficas da série RTX30 têm servido a inúmeros jogadores e criadores de conteúdo, especialmente placas gráficas de última geração que proporcionam um desempenho poderoso da GPU em cenários complexos. No entanto, a dissipação de calor também é uma preocupação para os usuários. Primeiramente, precisamos entender a composição do dissipador de calor da placa gráfica. Atualmente, a maioria das placas gráficas do mercado utiliza soluções térmicas refrigeradas a ar, e o sinal mais óbvio é o ventilador do corpo da placa gráfica, que é uma característica das placas gráficas refrigeradas a ar. No entanto, os ventiladores são apenas um dos componentes do dissipador de calor para resfriamento de ar, e os tubos de calor e as aletas são os principais responsáveis ​​pela condução do calor, desempenhando um papel crucial na dissipação de calor.

Heatpipe e aletas de resfriamento:

Quanto maior a especificação do chipset, maior será o calor gerado sob condições de carga elevada, portanto, mais tubos de calor serão necessários. O tubo de calor desempenha um papel importante no dissipador de calor. O tubo de calor contém um refrigerante de fase variável em seu interior. Depois de entrar em contato com a fonte de calor da GPU, o refrigerante absorverá o calor e evaporará em gás através do princípio de fase variável, e então se difundirá para a extremidade fria na outra extremidade. O líquido de fase variável flui de volta para a fonte de calor através da "parede sinterizada" dentro do tubo de calor, circulando e transferindo calor.
Outro componente importante que compartilha a função de condução de calor com o tubo de calor são as aletas. Uma extremidade do tubo de calor entra em contato com o núcleo da GPU, enquanto a outra extremidade é intercalada com um grande número de aletas regulares, visando aumentar a área da zona fria. A fonte de calor utiliza tubos de calor para transferir calor para as aletas, e então o ventilador acelera a circulação de ar, conseguindo o efeito de dissipação de calor. Portanto, ventiladores, tubos de calor e aletas desempenham um papel complementar e cooperam entre si.

Quer se trate de um tubo de calor ou de uma aleta, o objetivo é transferir calor da fonte de calor. Então, como o núcleo da GPU entra em contato com o tubo de calor? Atualmente, a maioria das placas gráficas adota uma solução de contato direto com base de cobre, onde o calor do núcleo é transferido para a base de cobre e depois para a fonte de calor e aletas. Embora simples e confiável, a eficiência do resfriamento sempre foi limitada. Diante da alta demanda atual dos usuários, especialmente da poderosa GPU carro-chefe, a eficiência de dissipação de calor do contato direto com fundo de cobre sempre foi limitada.

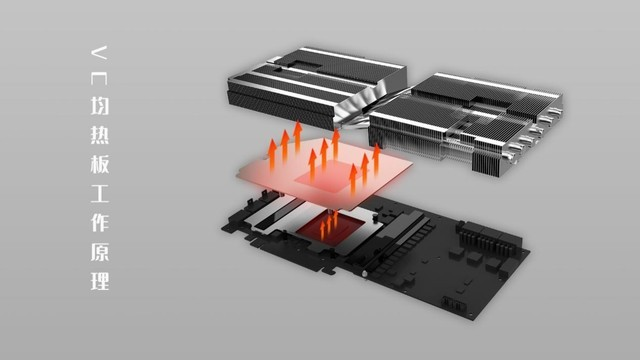

Atualmente, uma solução térmica mais excelente é usar dissipadores de calor VC. Esta solução utiliza componentes de cavidade a vácuo, que possuem valores de resistência térmica extremamente baixos, 50% de cobre, resultando em maior eficiência de dissipação de calor. A tecnologia VC adota uma cavidade plana selada e comprimida a vácuo, que tem o mesmo princípio de um tubo de calor. A cavidade é organizada ordenadamente com "estruturas capilares independentes" e as lacunas entre as estruturas fluem condensadas. Comparado aos fundos de cobre tradicionais, pode melhorar muito a eficiência da dissipação de calor.

Como uma placa gráfica de primeira linha, a RTX 3090 pode atender às necessidades de aplicação em todos os cenários. Esteja você buscando uma experiência de jogo com resolução ultra-alta de 8K ou um aplicativo de produtividade focado na criação de conteúdo, ele pode fornecer uma excelente experiência de usuário para jogadores de última geração. Não há necessidade de se preocupar com o calor gerado sob cargas elevadas. A tecnologia eficiente de gerenciamento térmico, combinada com câmara de vapor, tubos de calor e aletas, alcança condução e dissipação de calor eficientes.
