Pontos de design térmico PCB
O superaquecimento do PCB geralmente leva à falha parcial ou até mesmo à falha completa do equipamento. Falha térmica significa que precisamos redesenhar o PCB. Como garantir que a tecnologia de gerenciamento térmico apropriada seja importante no projeto e as três habilidades a seguir podem ajudá-lo com projetos relevantes.

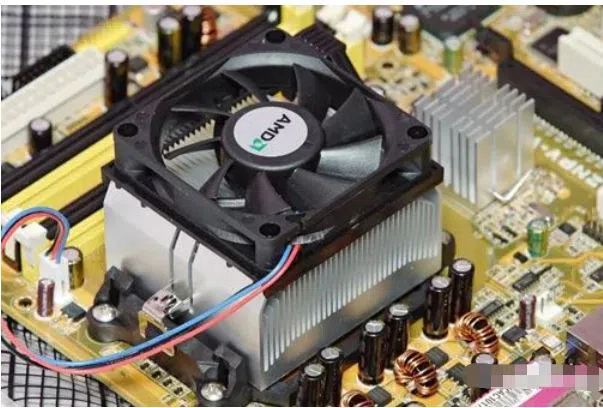

1. Adicione dissipadores de calor de resfriamento, tubos de calor ou ventiladores ao dispositivo de alto aquecimento
Se houver vários dispositivos de aquecimento no PCB, um radiador ou tubo de calor pode ser adicionado ao elemento de aquecimento. Se a temperatura não puder ser reduzida o suficiente, um ventilador pode ser usado para aumentar o efeito de dissipação de calor. Quando o número de dispositivos de aquecimento é grande (mais de 3), você pode usar um radiador maior, selecionar um radiador maior de acordo com a posição e a altura do dispositivo de aquecimento no PCB e personalizar o radiador especial de acordo com as diferentes posições de altura dos componentes.
2. Projete o layout do PCB com distribuição de calor eficaz
Componentes com maior consumo de energia e produção de calor devem ser colocados na melhor posição de dissipação de calor. A menos que haja um radiador próximo, não coloque componentes de alta temperatura nos cantos e bordas da placa PCB. Quando se trata de resistores de potência, selecione componentes maiores o máximo possível e deixe espaço suficiente para dissipação de calor ao ajustar o layout da PCB.
A dissipação de calor do equipamento depende em grande parte do fluxo de ar no equipamento PCB. Portanto, a circulação de ar no equipamento deve ser estudada no projeto, e a posição do componente ou placa de circuito impresso deve ser disposta corretamente.
3. Adicionar PAD térmico e furo PCB pode ajudar a melhorar o desempenho de dissipação de calor
A almofada térmica e o orifício da placa de circuito impresso ajudam a melhorar a condução de calor e promovem a condução de calor para uma área maior. Quanto mais próximo a almofada térmica e o orifício de passagem estiverem da fonte de calor, melhor o desempenho. O orifício de passagem pode transferir o calor para a camada de aterramento do outro lado da placa, o que ajuda a distribuir uniformemente o calor no PCB.
Em uma palavra, tente evitar a fonte de calor do projeto muito concentrada no PCB, distribua o consumo de energia térmica uniformemente no PCB o máximo possível e se esforce para manter a uniformidade da temperatura da superfície do PCB. No processo de projeto, geralmente é difícil obter uma distribuição uniforme estrita, mas áreas com densidade de potência excessiva devem ser evitadas.
