Tecnologia de heatpipe em loop em aplicativos 5G
Características do tubo de calor de circuito fino (LHP):
1. Um novo tipo de tubo de calor anular com espessura sub milimétrica feito de duas camadas de chapa de cobre;
2. Formando uma estrutura de ranhura na placa de cobre fina para gerar força capilar;
3. O tecido não tecido feito de fibra de cobre é usado como núcleo de absorção de líquido para manter a fase líquida;
4. A resistência térmica de um tubo de calor de circuito fino com espessura de 0,4 mm é 0,21 K / W;
5. A resistência térmica do tubo de calor de loop ultrafino com espessura de 0,4 mm é 0,21 K / W a 7,5 w de potência térmica.
Fundo de pesquisa e desenvolvimento de tubo de calor de loop:

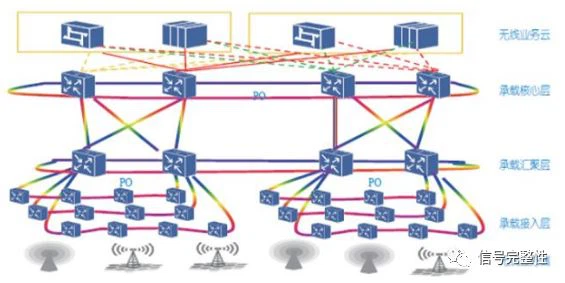

Comparado com 4G e outros padrões de comunicação convencionais, o sistema de comunicação móvel 5G suporta comunicação de banda larga com alta largura de banda e baixo atraso. O 5g pode fornecer serviços em muitas áreas, incluindo transporte, saúde, segurança, agricultura e infraestrutura social. Como muitos dispositivos, incluindo smartphones, tablets, eletrodomésticos, dispositivos OA, automóveis e equipamentos de produção, estão cada vez mais conectados à rede de comunicação, a quantidade de processamento de dados de comunicação está aumentando.
Com o crescimento do processamento de dados, o calor gerado pelos equipamentos eletrônicos aumenta. Por outro lado, a demanda por dispositivos eletrônicos menores e mais leves também está aumentando. Como a miniaturização reduz a área da placa de circuito, a densidade de aquecimento dos equipamentos e componentes eletrônicos aumenta. Para lidar com o aumento do calor gerado por componentes eletrônicos e alta densidade de aquecimento, é necessário um sistema avançado de gerenciamento térmico.
O tubo de calor de loop (LHP) é um sistema de transferência de calor de fluxo bifásico, que pode realizar transferência de calor de longa distância sem energia auxiliar. O LHP foi pesquisado e desenvolvido para a aplicação de elementos de alto aquecimento, como CPU, mas não tem sido amplamente utilizado em eletrônicos de consumo. Portanto, o problema de alto aquecimento da eletrônica de consumo no sistema de comunicação 5g pode ser resolvido com a ajuda da tecnologia de tubo de calor de loop.
