design térmico LED
Com a evolução contínua dos materiais de LED e da tecnologia de embalagem, o brilho dos produtos de LED é continuamente aprimorado e as aplicações de LED são cada vez mais amplas. A potência do LED de chip único original não é alta, o valor calorífico é limitado e o problema de calor não é grande, então seu método de embalagem é relativamente simples. No entanto, nos últimos anos, com o avanço contínuo da tecnologia de materiais LED, a tecnologia de embalagem do LED também mudou. A potência de entrada de um único LED é de até mais de 1W, e até mesmo de 3W a 5W pr superior com a tecnologia desenvolvida.

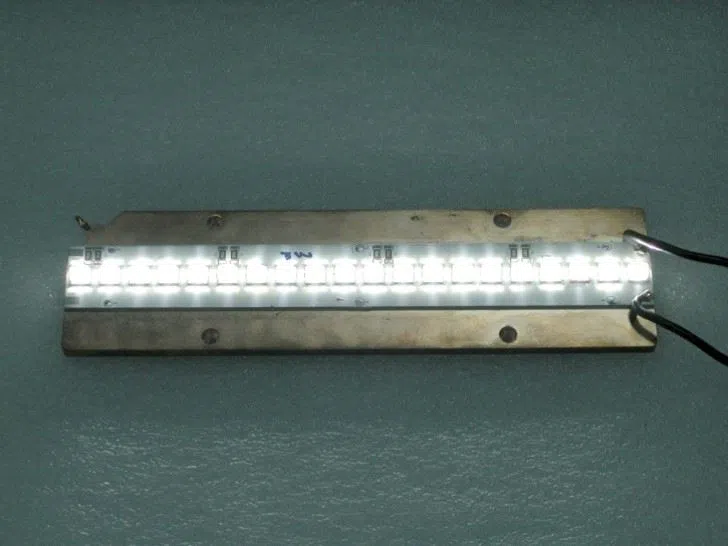

Como os problemas térmicos derivados do alto brilho e do sistema de LED de alta potência serão a chave para afetar a função do produto, a fim de descarregar rapidamente o calor dos componentes do LED para o ambiente circundante, devemos primeiro começar com o gerenciamento térmico no nível da embalagem . Atualmente, a solução da indústria é conectar o chip de LED a uma placa de imersão com solda ou material condutor térmico para reduzir a impedância térmica do módulo de embalagem através do dissipador de calor, que também é o módulo de embalagem de LED mais comum no mercado.

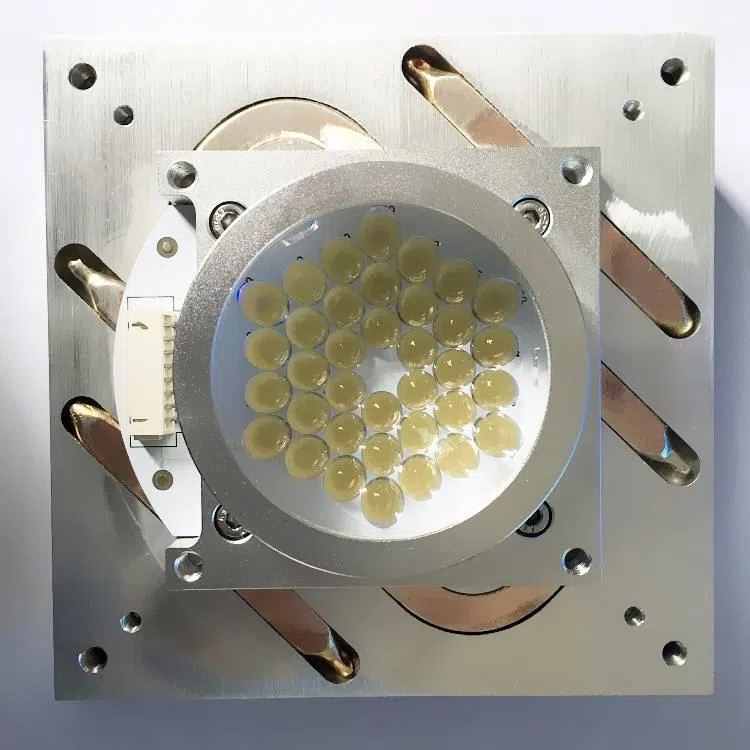

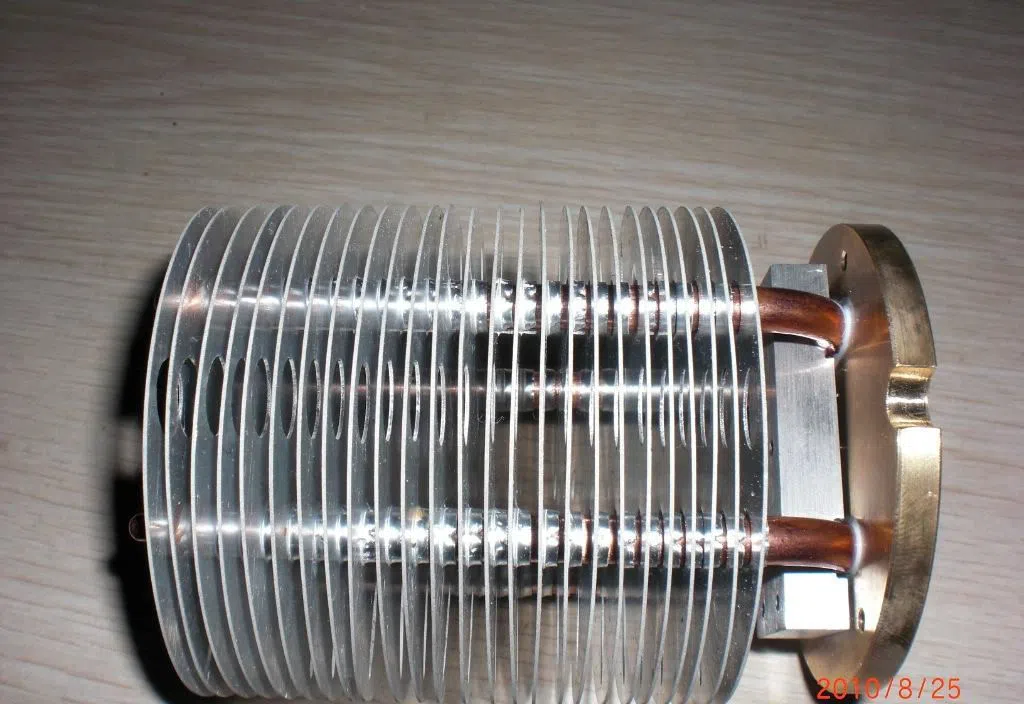

Os componentes de dissipação de calor do LED são semelhantes aos da CPU. Eles são principalmente módulos refrigerados a ar compostos de dissipador de calor, tubo de calor, ventilador e materiais de interface térmica. Obviamente, o resfriamento líquido também é uma das contramedidas térmicas. Em termos do módulo de retroiluminação de TV LED de tamanho grande mais popular atualmente, a potência de entrada da retroiluminação LED de 40 polegadas e 46 polegadas é de 470w e 550W, respectivamente. Em termos de 80% deles se transformando em calor, a dissipação de calor necessária é de cerca de 360W e 440W.
Arrefecimento de ar:
O resfriamento a ar é a forma mais comum de dissipação de calor e também é uma forma mais barata. Em essência, o resfriamento a ar consiste em usar um ventilador para retirar o calor absorvido pelo dissipador de calor. O modelo de utilidade tem as vantagens de preço relativamente baixo e instalação conveniente. No entanto, é altamente dependente do ambiente. Por exemplo, quando a temperatura sobe e faz overclock, seu desempenho de dissipação de calor será bastante afetado.
Resfriamento líquido:
O resfriamento líquido retira o calor do LED através da circulação forçada do líquido acionado pela bomba. Comparado com o resfriamento a ar, tem as vantagens de resfriamento silencioso e estável, menos dependência do ambiente e assim por diante. O preço do resfriamento líquido é relativamente alto e a instalação é relativamente problemática. Para consideração de custo e facilidade de uso, a água é geralmente usada como líquido condutor de calor para dissipação de calor de resfriamento líquido; portanto, os dissipadores de calor de resfriamento líquido geralmente são chamados de dissipadores de calor resfriados a água.

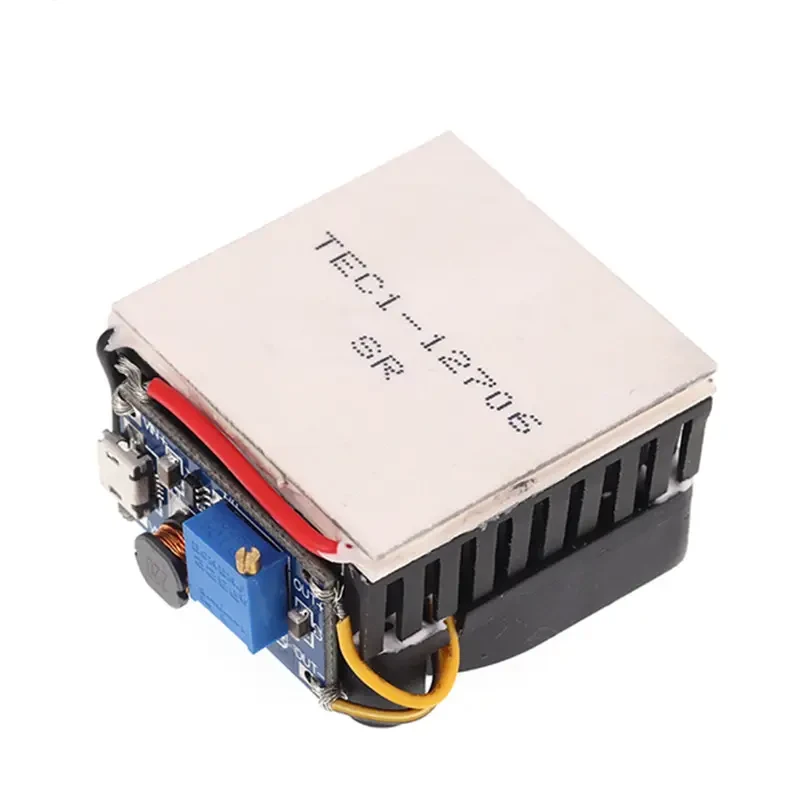

Resfriamento por refrigeração de semicondutores:
O resfriamento de semicondutor usa um chip de refrigeração de semicondutor especial para gerar diferença de temperatura quando ligado. Enquanto o calor na extremidade de alta temperatura puder ser efetivamente dissipado, a extremidade de baixa temperatura será continuamente resfriada. Existe uma diferença de temperatura em cada partícula semicondutora. Uma placa de refrigeração é composta por dezenas dessas partículas em série, de modo que uma diferença de temperatura é formada nas duas superfícies da placa de refrigeração. Usando esse fenômeno de diferença de temperatura, combinado com resfriamento a ar/resfriamento a água para resfriar a extremidade de alta temperatura, pode ser obtido um excelente efeito de dissipação de calor.
A refrigeração semicondutora tem as vantagens de baixa temperatura de refrigeração e alta confiabilidade. A temperatura da superfície fria pode chegar abaixo de 10 graus negativos, mas o custo é muito alto e pode causar curto-circuito devido à temperatura muito baixa. Além disso, o processo de chip de refrigeração semicondutor não é maduro e não é amplamente utilizado.
