Conhecimento básico do tubo de calor de cobre

O tubo de calor é um tipo de elemento de transferência de calor, que faz pleno uso do princípio de condução de calor e da propriedade de transferência de calor rápida do meio de resfriamento. O calor do objeto quente é rapidamente transferido para fora da fonte de calor através do tubo de calor, e sua condutividade térmica excedeu em muito a de qualquer metal conhecido.

Devido à existência da tecnologia de tubo de calor, as pessoas mudaram a ideia de design do dissipador de calor tradicional e se livraram do modo de resfriamento tradicional, simplesmente contando com ventiladores de grande volume de ar para obter um melhor efeito de resfriamento. Em vez disso, é adotado um novo modo de resfriamento com ventoinha de baixa velocidade e baixo volume de ar e tecnologia de tubulação de calor. A tecnologia de tubo de calor traz uma oportunidade para a era silenciosa do PC.

Princípio de trabalho:

Quando uma extremidade do tubo de calor é aquecida, o líquido no núcleo capilar evapora e vaporiza, e o vapor flui para a outra extremidade sob uma pequena diferença de pressão para liberar calor e condensar em um líquido. O líquido então flui de volta para a seção de evaporação ao longo do material poroso sob a ação da força capilar (ou gravidade). Nesse ciclo, o calor é transferido de uma extremidade à outra.

Benefícios e Vantagens:

1. A alta condutividade térmica depende principalmente da transferência de calor de mudança de fase líquido-vapor do líquido de trabalho, e a resistência térmica é muito pequena, por isso tem alta condutividade térmica.

2. Excelente propriedade isotérmica O vapor na cavidade interna do tubo de calor está em estado saturado e a pressão do vapor saturado depende da temperatura de saturação. A queda de pressão do vapor saturado da seção de evaporação para a seção de condensação é muito pequena, então o tubo de calor tem excelente propriedade isotérmica.

3. Variabilidade do fluxo de calor. O tubo de calor pode alterar independentemente a área de aquecimento da seção de evaporação ou da seção de condensação, ou seja, pode receber calor com uma área de aquecimento menor e gerar calor com uma área de resfriamento maior e vice-versa. Isso pode alterar o fluxo de calor e resolver alguns problemas de transferência de calor que são difíceis de serem resolvidos por outros métodos.

4. reversibilidade da direção do fluxo de calor Um tubo de calor com núcleo colocado horizontalmente, porque seu poder de circulação interna é a força capilar, pode ser usado como a seção de evaporação quando uma das extremidades é aquecida e a seção de condensação quando a outra extremidade é resfriada para fora. Esse recurso pode ser usado para nivelamento da temperatura espacial de espaçonaves e satélites artificiais, bem como reatores químicos e outros dispositivos que liberam calor primeiro e depois absorvem calor.

5. Característica de temperatura constante: a resistência térmica de cada parte do tubo de calor comum basicamente não muda com a mudança de aquecimento, mas o tubo de transferência de calor variável faz com que a resistência térmica da seção de condensação diminua com o aumento do aquecimento e aumente com a diminuição do aquecimento. Desta forma, quando a quantidade de aquecimento do tubo de calor muda muito, a temperatura do vapor muda muito pouco e a temperatura é controlada. Esta é a característica de temperatura constante do tubo de calor.

6. Adaptabilidade ambiental A forma do tubo de calor pode variar com as condições da fonte de calor e da fonte de frio.

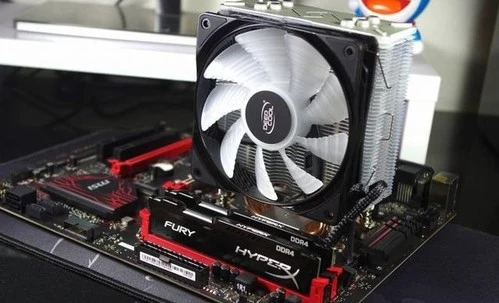

Os tubos de calor são freqüentemente usados ​​no projeto de dissipação de calor atual, incluindo nossos notebooks comuns, telefones celulares, etc. Os seguintes fatores devem ser considerados no projeto do tubo de calor: carga de calor ou calor a ser transferido; Temperatura de operação; Cano; Fluido de trabalho; Estrutura capilar; Comprimento e diâmetro do tubo de calor; Comprimento de contato da zona de evaporação; Comprimento de contato da área de compensação; Direção; O efeito da flexão e achatamento do tubo de calor, etc.
