Descrição do princípio de funcionamento do dissipador de calor da câmara de vapor

A câmara de vapor geralmente tem aparência plana, com uma cavidade fechada no interior e meio de trabalho no interior. De acordo com o uso diferente, pode haver estrutura capilar ou nenhuma estrutura capilar interna. Dependendo do ambiente em que a câmara de vapor é usada, o meio de trabalho interno será diferente. A placa de imersão difunde o calor ao longo do plano bidimensional, que possui melhor capacidade de expansão e dissipação de calor do que o tubo de condução de calor que difunde o calor ao longo da direção unidimensional, pode tornar a distribuição de temperatura mais uniforme e pode transportar maior potência térmica.

A principal função da câmara de vapor é conduzir o calor, de forma que o calor se difunde rapidamente e tende a ser uniforme no dispositivo, que é chamado de placa de imersão. Quando o dispositivo transfere uma grande quantidade de calor, a diferença de temperatura também é muito pequena, que é quase isotérmica, por isso é chamada de placa de equalização de temperatura. A câmara de vapor difunde o calor ao longo do plano bidimensional, que tem melhor expansão e calor capacidade de dissipação do que o tubo de condução de calor que difunde o calor ao longo da direção unidimensional, pode tornar a distribuição de temperatura mais uniforme e pode transportar maior potência térmica.

Em termos de materiais, as câmaras de vapor comumente usadas são: Câmara de vapor de cobre, titâniocâmara de vapor, alumíniocâmara de vapor, aço inoxidávelcâmara de vapor, etc

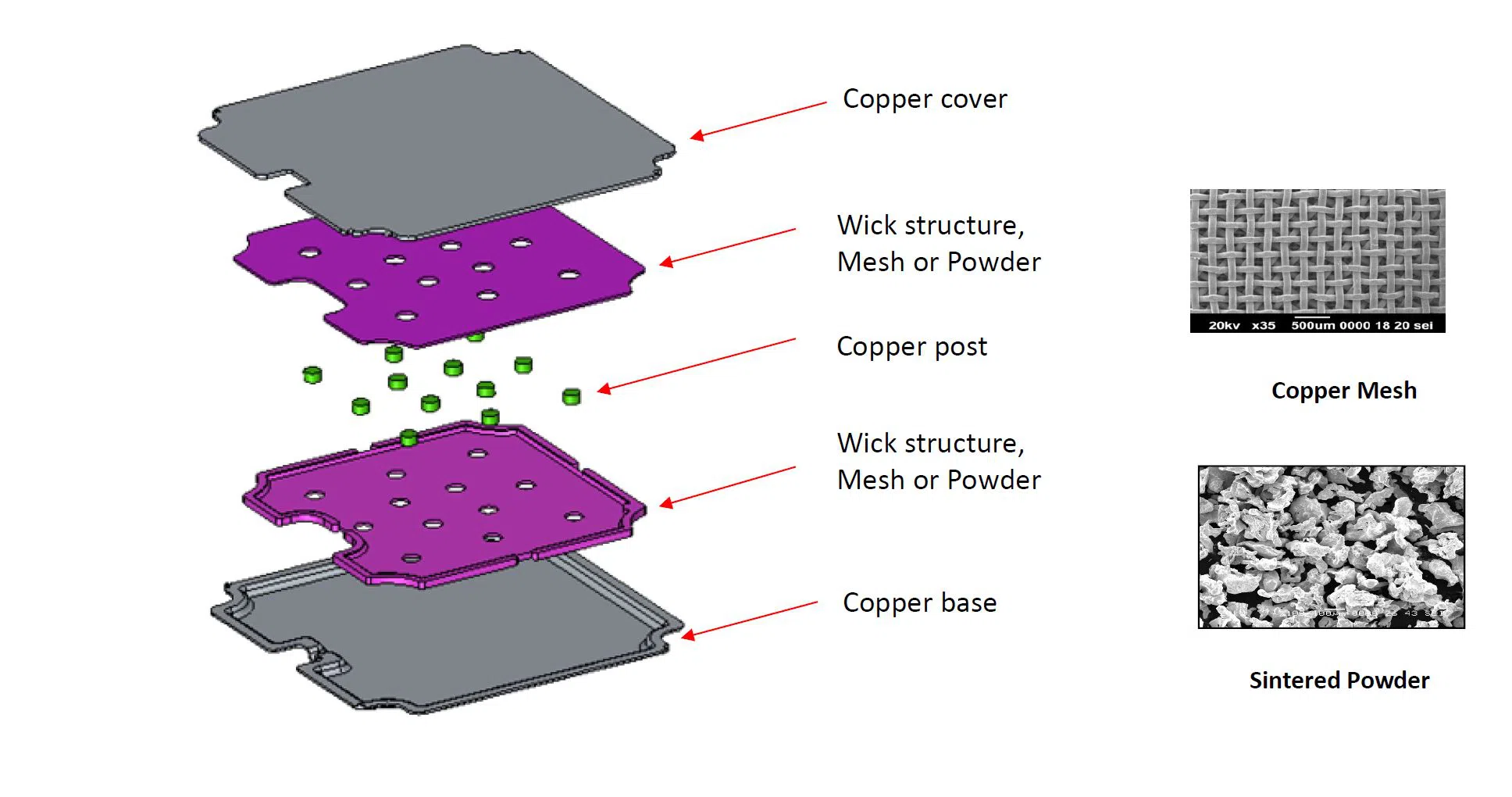

Estruturalmente, pode ser dividido em: estrutura capilar e sem estrutura capilar. A câmara de vapor com estrutura capilar pode ser dividida em câmara de vapor capilar sinterizada, ranhuradacâmara de vapor, malha tecidacâmara de vapor, fibracâmara de vapore assim por diante. Estrutura não capilarcâmara de vaporpode ser dividido em gravidade assistidacâmara de vapor, oscilandocâmara de vapore assim por diante.

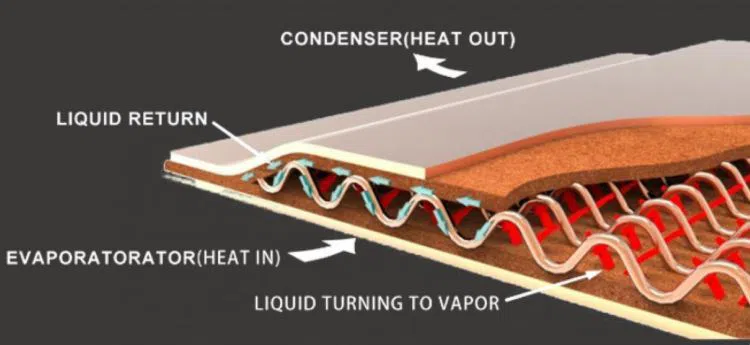

O princípio de funcionamento da câmara de vapor com diferentes estruturas também é diferente. Para os mais usadoscâmara de vaporcom estrutura capilar, a estrutura capilar é geralmente disposta na superfície interna da cavidade. O líquido de trabalho preenchido na câmara é bloqueado na estrutura capilar sob a ação da força capilar. Uma cavidade sem estrutura capilar é chamada de cavidade de vapor. Quando o calor é transmitido do invólucro para a estrutura capilar interna da zona de evaporação, o líquido de trabalho na estrutura capilar começa a vaporizar após ser aquecido em um ambiente de baixo vácuo, absorve energia térmica e se expande rapidamente. O meio de trabalho da fase de vapor preenche rapidamente toda a cavidade. Quando o meio de trabalho da fase de vapor entra em contato com uma área relativamente fria, ele se condensa novamente em líquido e libera o calor absorvido durante a evaporação. O líquido de trabalho condensado retornará ao local de evaporação através do tubo formado pela estrutura capilar e absorverá o calor novamente para evaporação.

  Câmara de vapor com diferentes estruturas e processos têm diferentes aplicações:

1. A câmara de vapor de cobre com melhor condutividade térmica é geralmente usada para chips eletrônicos.

2. A indústria da aviação geralmente seleciona câmaras de vapor de alumínio ou titânio mais leves por causa dos requisitos de peso.

3. Considerando o custo, IGBT de alta potência geralmente seleciona dissipador de calor de câmara de vapor de alumínio ou dissipador de calor de alumínio com pequena câmara de cobre.

4. A iluminação LED usa câmara de vapor de alumínio ou coluna de imersão para consideração de custo.

5. Para aplicações de temperatura mais baixa, a câmara de vapor de alumínio ou aço inoxidável é geralmente selecionada para condução térmica ou resistência.

6. Para aplicações de temperatura mais alta, a câmara de vapor de cobre ou aço inoxidável é geralmente selecionada para temperaturacondução ou força.
