Sistema de resfriamento térmico de laptop
No módulo de resfriamento térmico do laptop, os três elementos principais são tubo de calor, ventilador de dissipação de calor e aleta de dissipação de calor. Além disso, existem elementos utilizados para melhorar a área de contato e a eficiência da condução de calor entre eles.

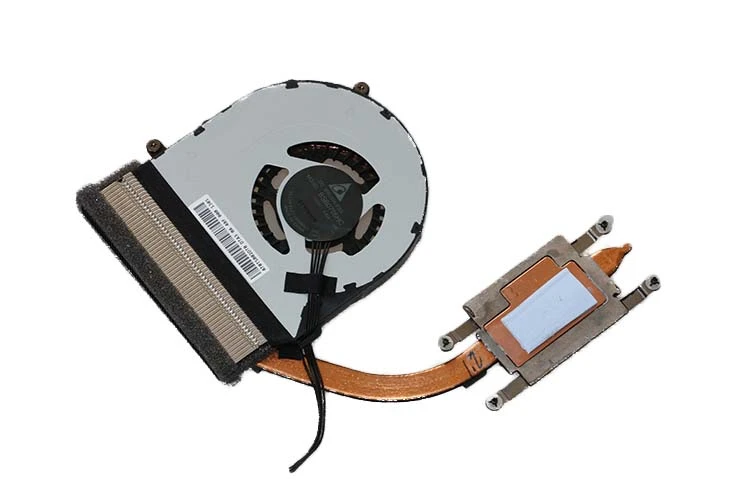

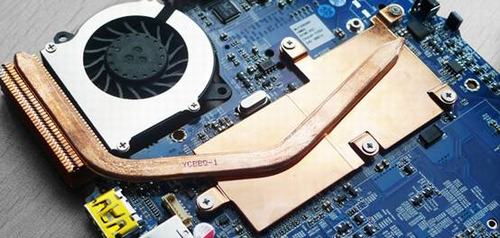

Muitos notebooks são cobertos com uma camada de dissipador de calor de cobre na superfície de chips como CPU, GPU, memória de vídeo e módulo de fonte de alimentação. Como "intermediário" entre o chip e o tubo de calor, sua principal tarefa é "extrair" rapidamente o calor do chip. Também tem o efeito de aumentar a área de contato e expandir a área de resfriamento.
Na verdade, existe uma camada de graxa condutora térmica como enchimento entre o chip e o dissipador de calor e entre o dissipador de calor e o tubo de calor. Ao mesmo tempo, as superfícies do dissipador de calor e do tubo de calor também devem ser finamente polidas - as superfícies do dissipador de calor de cobre e do tubo de calor são geralmente muito ásperas, caso contrário, afetará seu contato total com a graxa condutora térmica.

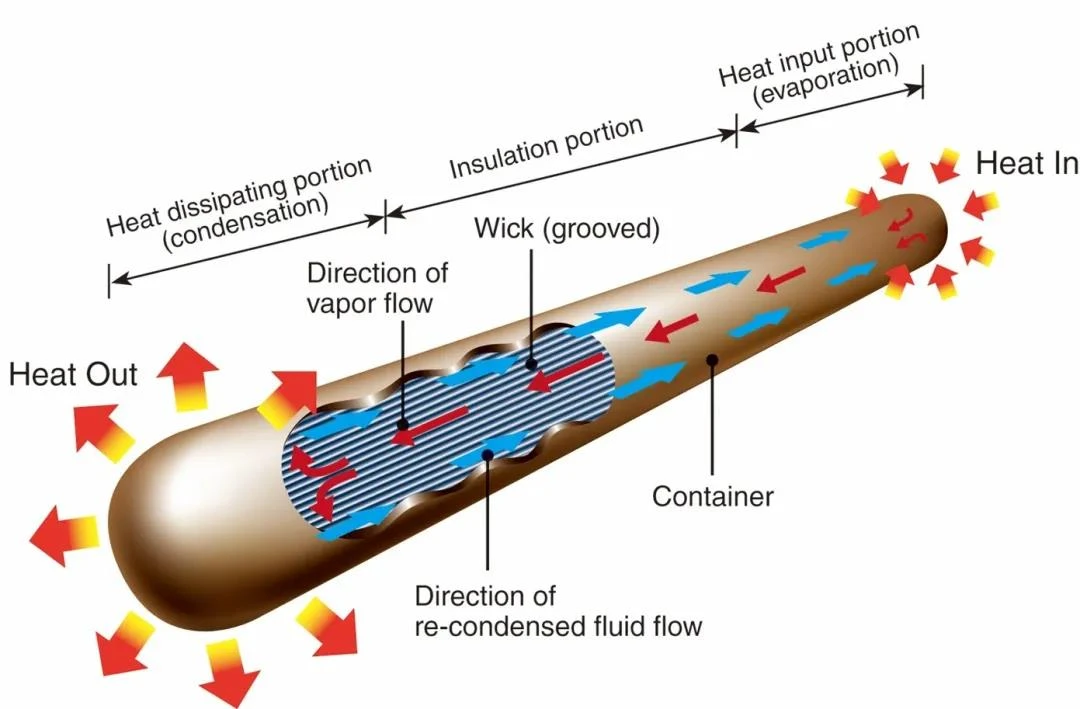

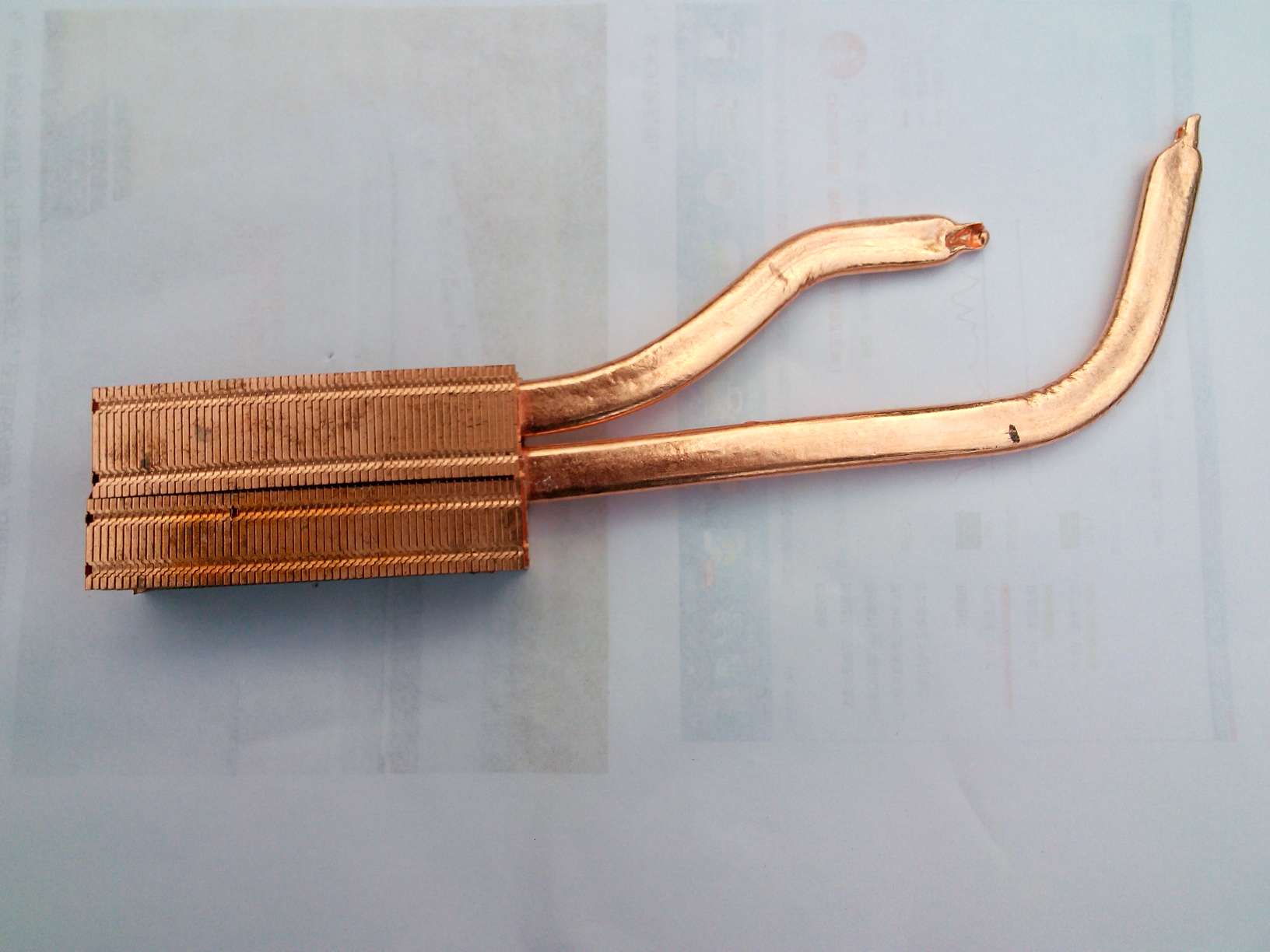

O tubo de calor é um tubo de metal oco feito de cobre puro. A parte em contato com o chip cpu/gpu é a "extremidade da evaporação" e a parte em contato com a aleta de resfriamento é a "extremidade da condensação". O tubo de calor está cheio de condensado (como água pura). Seu princípio de funcionamento é que a alta temperatura na superfície do chip converterá o líquido na extremidade de evaporação do tubo de calor em vapor (o ponto de ebulição é muito baixo no vácuo) e se moverá ao longo da cavidade do tubo até a extremidade do tubo de calor (o fim da condensação).
Para o design do módulo de resfriamento do laptop, quanto maior o diâmetro e maior o número de tubos de calor, maior a eficiência da condução de calor. No entanto, a fim de reduzir o vapor quente na seção de condensação do tubo de calor para líquido no menor tempo possível, também são apresentados requisitos mais elevados para as aletas de resfriamento correspondentes.

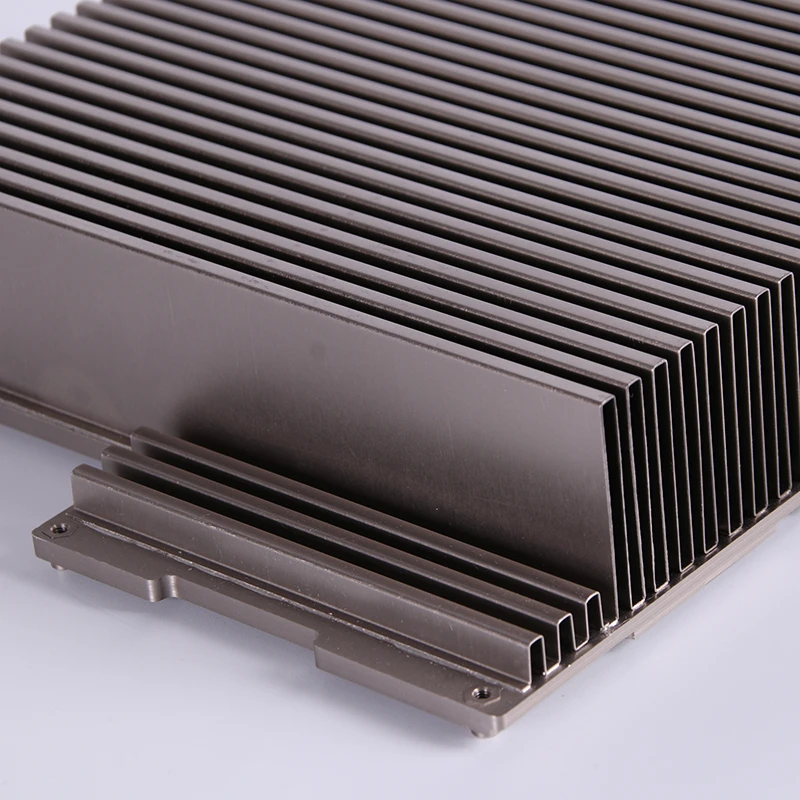

As aletas de resfriamento são classificadas como "elementos de resfriamento passivos" no campo do projeto de engenharia eletrônica. Eles são feitos principalmente de alumínio e cobre. Seu princípio de funcionamento é dissipar o calor transferido do tubo de calor na forma de convecção. A eficiência de resfriamento depende do tamanho da área de superfície.
No processo de "cpu/gpu → graxa de silicone condutora térmica → dissipador de calor → tubo de calor", a jornada de dissipação de calor do notebook chegou à metade, e o próximo passo é como "eliminar" o calor fora do corpo. O uso A ventoinha de resfriamento pode retirar todo o calor dos componentes da CPU ou GPU forçando o resfriamento a ar, o que faz com que o laotop funcione em uma temperatura estável.
Deve-se notar que, com exceção de alguns notebooks que adotam design sem ventoinha e buscam extrema leveza, as aletas de resfriamento não podem existir independentemente. Um grupo de aletas de refrigeração deve corresponder a um ventilador de refrigeração e uma saída de ar de refrigeração correspondente.
