Solução de refrigeração do inversor fotovoltaico

O inversor também é conhecido como regulador da fonte de alimentação, o processo de conversão de energia CC em energia CA é chamado de inversor, o circuito para completar a função do inversor é chamado de circuito inversor, o dispositivo para realizar o processo inversor é chamado de equipamento inversor ou inversor. No sistema de geração de energia solar, a eficiência do inversor é um fator importante para determinar a capacidade da célula solar e da bateria. A falha do inversor fotovoltaico levará ao desligamento do sistema fotovoltaico, trazendo diretamente a perda da geração de energia, portanto, a alta confiabilidade é um importante índice técnico do inversor fotovoltaico.

A boa dissipação de calor do inversor fotovoltaico é uma condição importante para garantir sua operação de alta confiabilidade. Portanto, a simulação térmica no início do projeto do inversor tornou-se o primeiro problema a ser considerado pelos fabricantes de inversores fotovoltaicos.

Diagrama esquemático do modelo de simulação e parâmetros (1):

Temperatura ambiente: 55⁰C, consumo de calor do reator: 700W.

Supondo que a impedância do sistema seja de 80Pa, o diagrama da curva do monômero modificado passando pelo ventilador do radiador é o seguinte:

Diagrama esquemático do modelo de simulação e parâmetros (2):

Diagrama esquemático e parâmetros do modelo de simulação do esquema de projeto do radiador:

Especificação do dissipador de calor:

Tamanho: W236*L200*H304mm

Fin:

Espessura: 0.6mm

Espaçamento entre dentes: 3.0mm

Número de dentes: 77 barbatanas

Especificação do tubo de calor:

D8 tubo sinterizado ou tubo de fibra;

Use tubo de calor tipo U de 24 peças (layout de uma camada) e tubo de calor tipo L de 48 peças (layout de duas camadas);

Use pasta de solda de baixa temperatura 4258 para soldar;

Substrato: placa AL mais placa de cobre (área da fonte de calor IGBT)

Comparado com o tubo de calor de duas camadas, o tubo de calor de uma camada tem menor custo e maior eficiência de dissipação de calor.

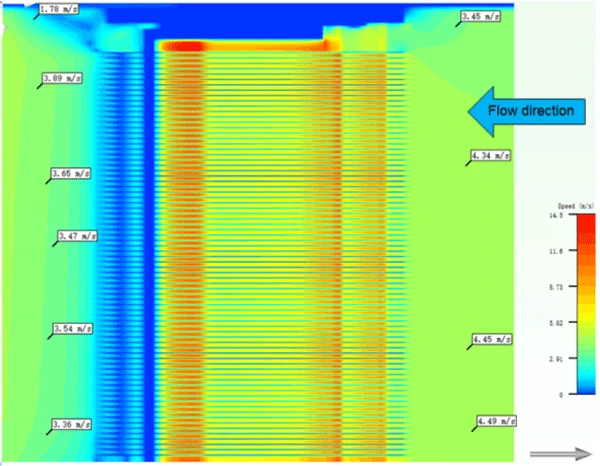

Imagens de simulação de dissipador de calor

Diagrama esquemático de simulação do grau de difusão de temperatura do módulo NTC:

Resumo dos dados de simulação do esquema de resfriamento do inversor fotovoltaico:

A Sinda Thermal é uma especialista térmica profissional, estamos oferecendo muitas soluções térmicas e dissipadores de calor para clientes globais, podemos projetar dissipadores de calor de desempenho otimizado e fabricá-los internamente, nossa fábrica possui mais de 100 funcionários e muitas instalações e equipamentos precisos. Entre em contato conosco livremente se tiver quaisquer requisitos térmicos.
