Termos comuns em design térmico
Em design térmico, frequentemente encontramos muitos termos profissionais. Para entender melhor o princípio de funcionamento do esquema de design térmico, a familiaridade com esses termos comuns é uma parte essencial do conhecimento.

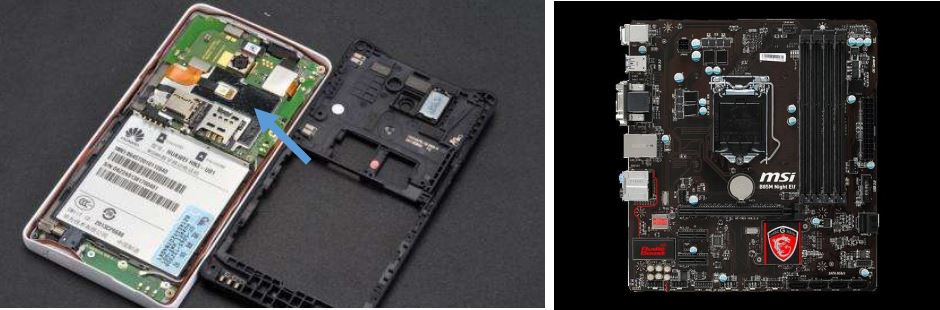

PCB:
Que significaPlaca sPrintedCircuit, É um importante componente eletrônico, que se conecta entre si através de uma única placa." Fiação" são frequentemente referidos como as linhas de sinal entre os componentes são organizadas dentro da placa.
Dissipador de calor:
Geralmente é feito de alumínio e cobre, principalmente no formato de aletas, que é utilizado para obter maior área de contato com o exterior em um determinado espaço, levando em consideração a resistência ao fluido.
De um modo geral, todos os membros estruturais que podem absorver o calor da fonte de calor e depois se dissipar no ambiente circundante podem ser chamados de dissipadores de calor.

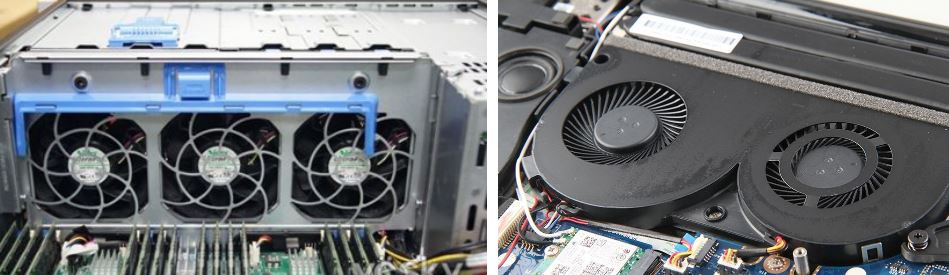

Fã:
Um ventilador é um componente usado para acelerar o fluxo de ar. Também conhecido como ventilador. É dividido em ventilador axial e ventilador centrífugo.
Material de interface térmica:
Haverá pequenos intervalos entre as superfícies de contato sólido e rígido. Essas lacunas podem ser preenchidas com mídia flexível para conectar o caminho de condução de calor. Material de interface condutor térmico é um termo geral desse tipo de material. Existem almofada térmica, graxa térmica e gel térmico.

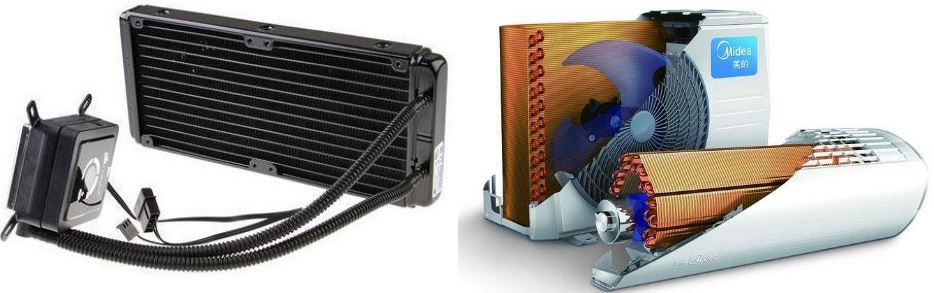

Trocador de calor:
O trocador de calor pode ser considerado uma espécie de dissipador de calor. Os trocadores de calor geralmente não resfriam diretamente a fonte de calor. O módulo de refrigeração líquida da CPU do computador mostrado na figura abaixo, no qual o dreno de água é um trocador de calor típico. Este trocador de calor resfria diretamente não a fonte de calor, mas o meio líquido de trabalho usado para resfriar a fonte de calor. Ou seja, é uma fonte indireta de calor de baixo resfriamento.
Tubo de calor e câmara de vapor:
O tubo de calor e a câmara de vapor são componentes de alta eficiência de transferência de calor feitos usando as características de alta eficiência de transferência de calor de transferência de calor de mudança de fase. É amplamente utilizado em cenas de alta densidade de potência. O tubo de calor pode ser simplesmente entendido como um tubo com condutividade térmica muito alta, enquanto o VC pode ser entendido simplesmente como uma placa com uma condutividade térmica muito alta.
Placa Fria Líquida:
A placa LiquidCold geralmente se refere às peças estruturais montadas acima da fonte de calor e com o meio de trabalho líquido fluindo para dentro no projeto de resfriamento a líquido.Para eletrônicos de consumo, como CPU e GPU.
